Garde-Corps View Cristal

Description

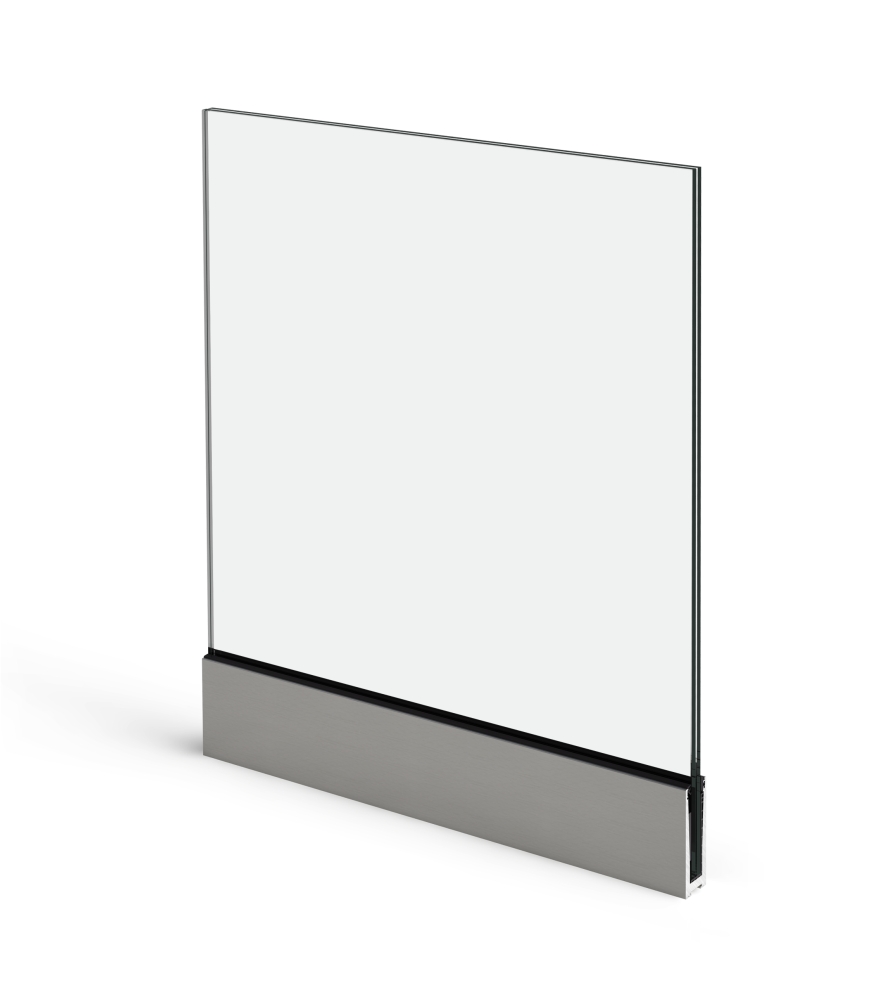

Système de garde-corps minimaliste qui combine l'esthétique la plus d'avant-garde avec les maximales exigences en matière de sécurité.

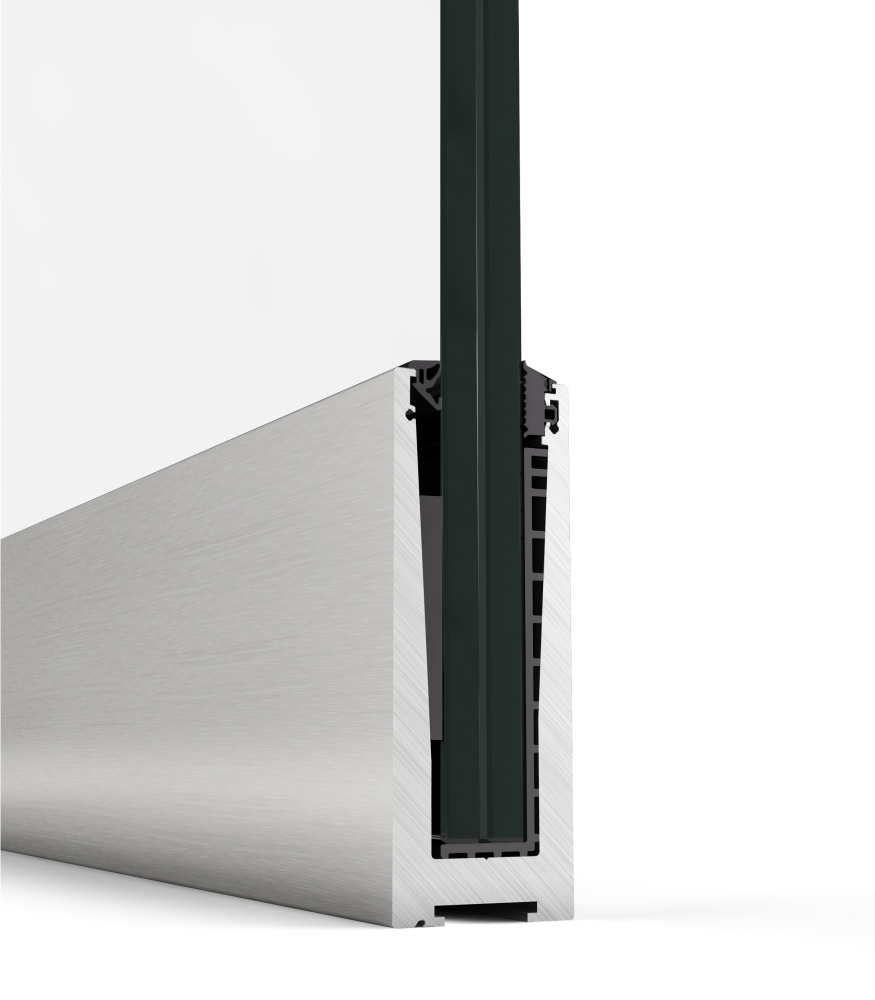

Il s'agit d'un système en "U" conçu pour loger un verre laminé de sécurité trempé et qui peut être installé sur dalle ou en nez de dalle. Possibilité de pose arasée avec le sol.

Il existe en deux versions:

 View Crystal qui résiste à une charge de 1,0 kN/m appliquée à 1,1 mètre de sa partie inférieure. Par conséquent, et conformément à l'Eurocode 1, il est apte pour son utilisation dans les zones A, B, C1, C2, C3, C4 et E.

View Crystal Plus, système renforcé capable de supporter une charge de 3,0 kN/m. Ce système avec une plus grande résistance est apte à son usage dans les zones A, B, C, D et E conformément à l’Eurocode 1.

Donnee technique

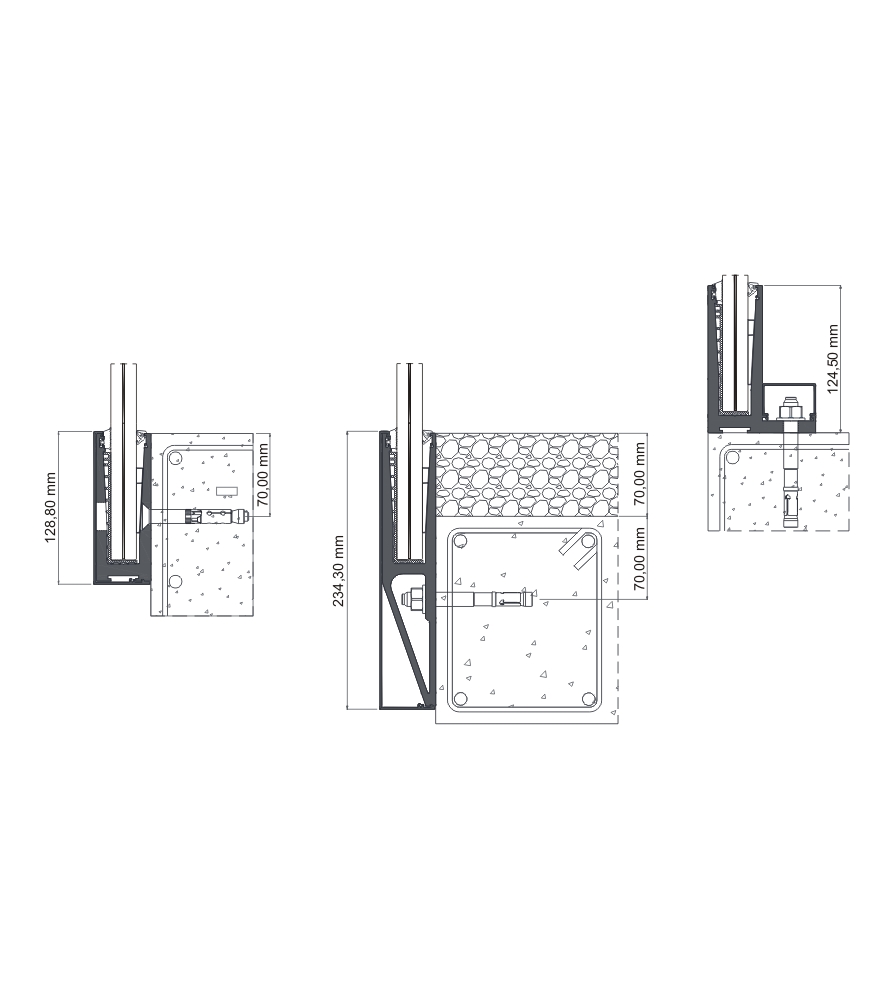

» Possibilités

Pose sur dalle

Pose arasée sur dalle

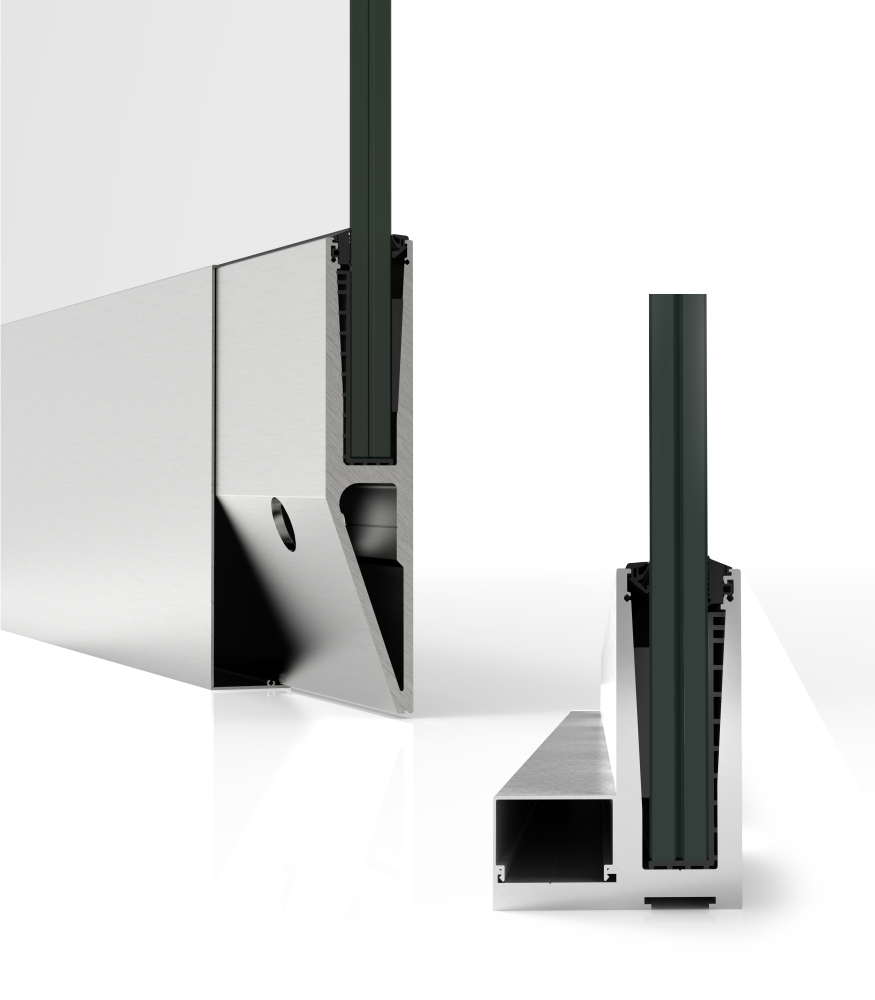

Pose en nez de dalle:

Arasée avec la dalle

Arasée avec le sol

» Hauteur maximale

1.100 mm

» Possibilité de vitrage

Ce système de garde-corps permet 12 possibilités de vitrage: double verre de 10, 8 ou 6 mm unis par jusqu'à quatre butirales de polyvinyle de 0,38 mm.

Il est conseillé d’utiliser un vitrage trempé.

TYPE

FEUILLETÉ

COMPOSITIONS

10 - 1.52 -10

10 - 1.14 - 10

10 - 0.76 - 10

10 - 0.38 - 10

8 - 1.52 - 8

8 - 1.14 - 8

8 - 0.76 - 8

8 - 0.38 - 8

6 - 1.52 - 6

6 - 1.14 - 6

6 - 0.76 - 6

6 - 0.38 – 6

Essais



Essais selon les normes UNE 85237:1991, UNE 85.238:199 et UNE 85240:1990 et exigences énoncées à l’Euroccode 1 selon EN 1991-1-1:2003/AC:2010

1 - Essai statique horizontal vers l’extérieur

2 - Essai statique horizontal vers l’intérieur

3 - Essai dynamique à corps mou

4 - Essai dynamique à corps dur

5 - Vérification des spécifications de l'Eurocode 1 selon table 6.12 pour les catégories d'usage de 3 kN/m.

CLASSEMENT SELON NORME UNE 85240:1990: Classe A - EXCELLENT

Essai de référence garde-corps vitré en aluminium extrudé et posé en nez de dalle de dimensions 1100mm. (H) x 1500mm. (L)

Essai de référence garde-corps vitré en aluminium extrudé et posé surdalle de dimensions 1100mm. (H) x 1500mm. (L)
