Culissant 4500 a levage a RPT

Description

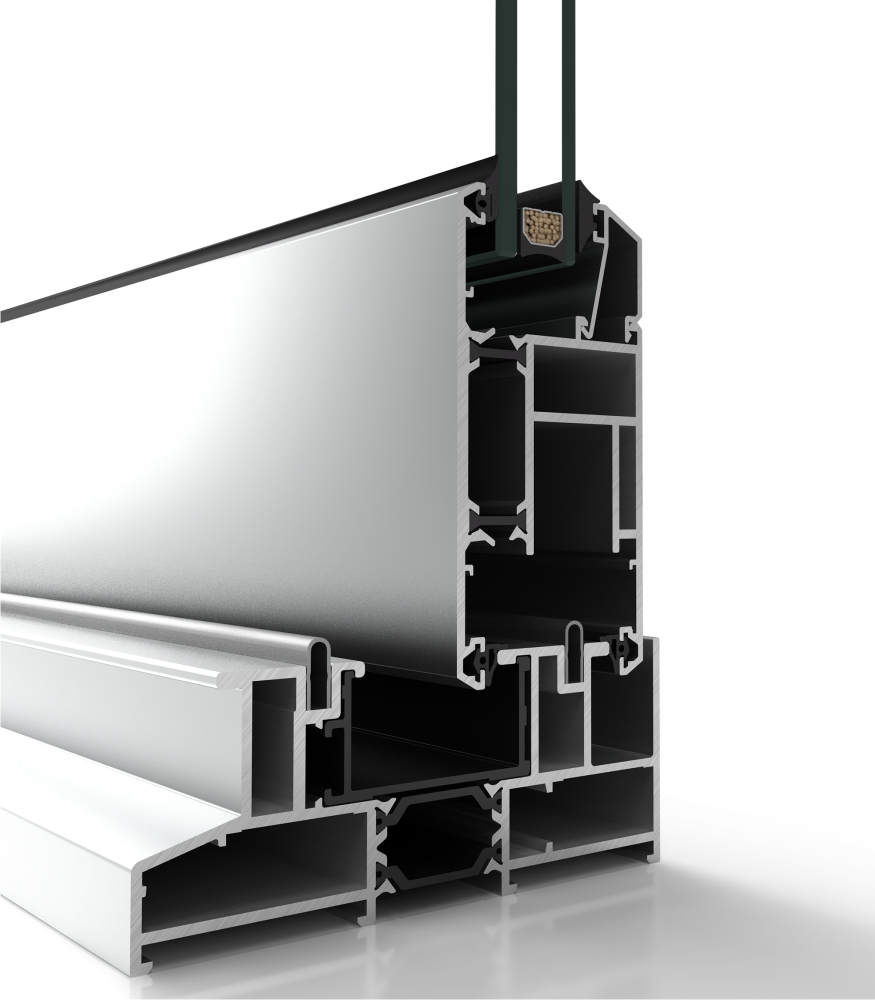

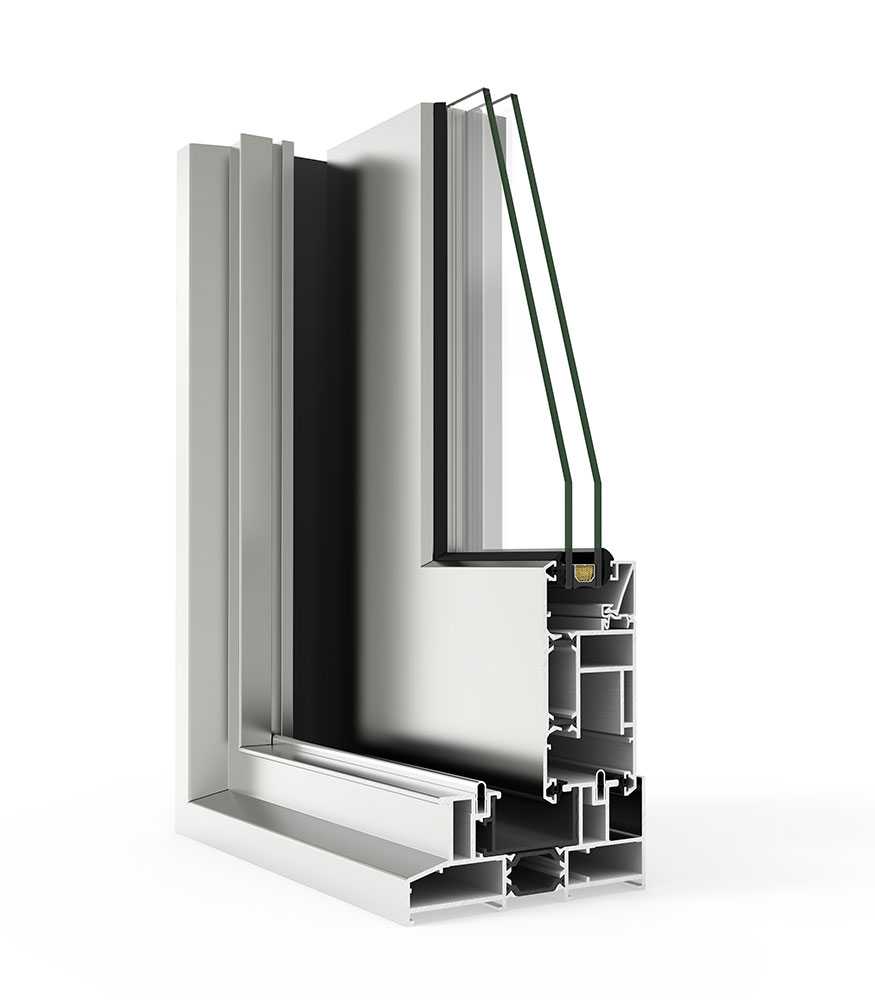

Système coulissant à ruputure thermique conçu pour baies à grandes dimensions et une esthétique à pan coupé ou arrondie.

Il existe en deux versions:

4500 coulissant à levage qui fonctionne sur un système dans lequel les ouvrants sont montés avec un mécanisme qui les relève pendant l'ouverture et les descend lors de la fermeture. Ainsi, la porte fermée repose sur des joints d'étanchéité longitudinaux inférieurs et supérieurs pour améliorer son étanchéité et son isolement acoustique.

Possibilité d’ouverture en angleà 90o sans meneaux.

Dans sa version monorail, à châssis fixe et vantail, elle présente le rail caché dans la partie fixe.

4500 coulissant en ligne qui permet la conception des baies coulissantes économiques de grandes dimensions.

Possibilité des châssis vantail+fixe, 2 vantaux, fixe+vantail+fixe, 2vantaux + 2fixeset 4vantaux.

Il existe la possibilité GALANDAGE conçue pour permettre une ouverture intégrale en cachant totalement les vantaux à l’intérieur des murs adjacents. On obtient ainsi une surface d'ouverture de 100%.

Le rail en acier inox pour le roulement des vantaux permet un glissement parfait et une véritable longévité de l'installation.

Possibilités de dormant à coupe droite ou d'onglet.



Donnee technique



» Prise de vitrage jusqu’à:

30 mm

» Applications

Coulissante

Á 2, 3, 4 et 6 vantaux

1 et 3 rails possibles (1 vantail + 1 fixe)

Ouverture en angle à 90º

Galandage à 1 et 2 vantaux

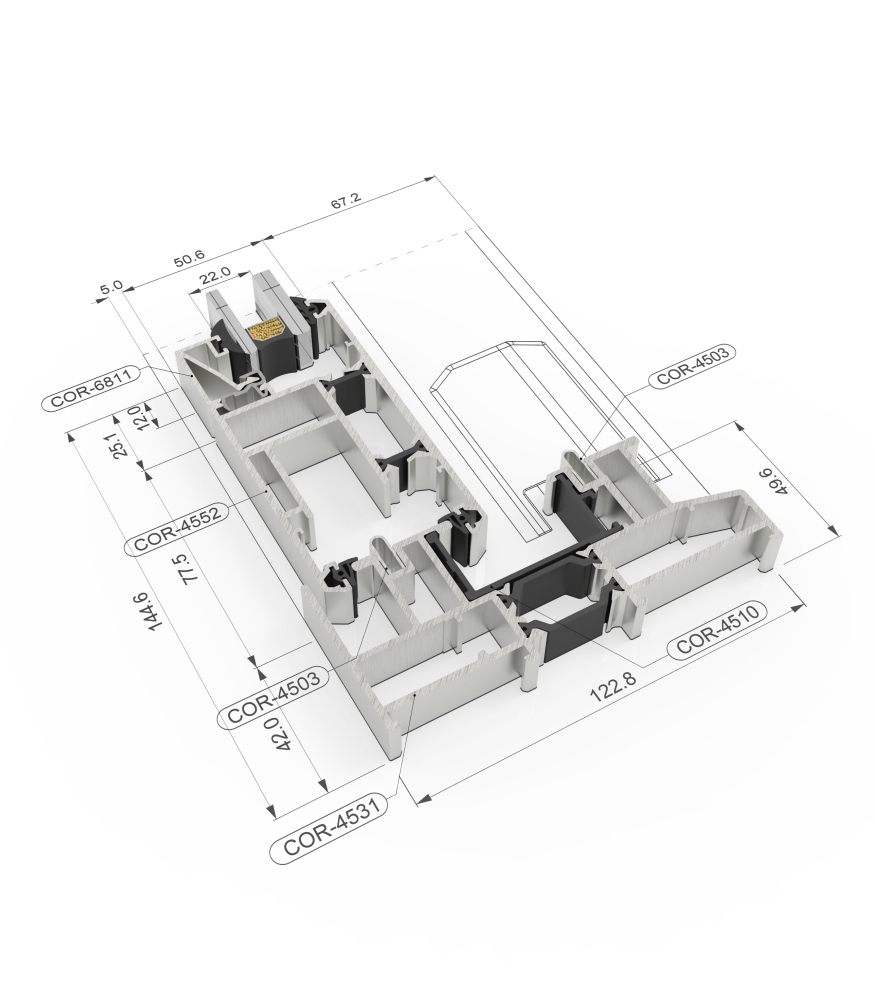

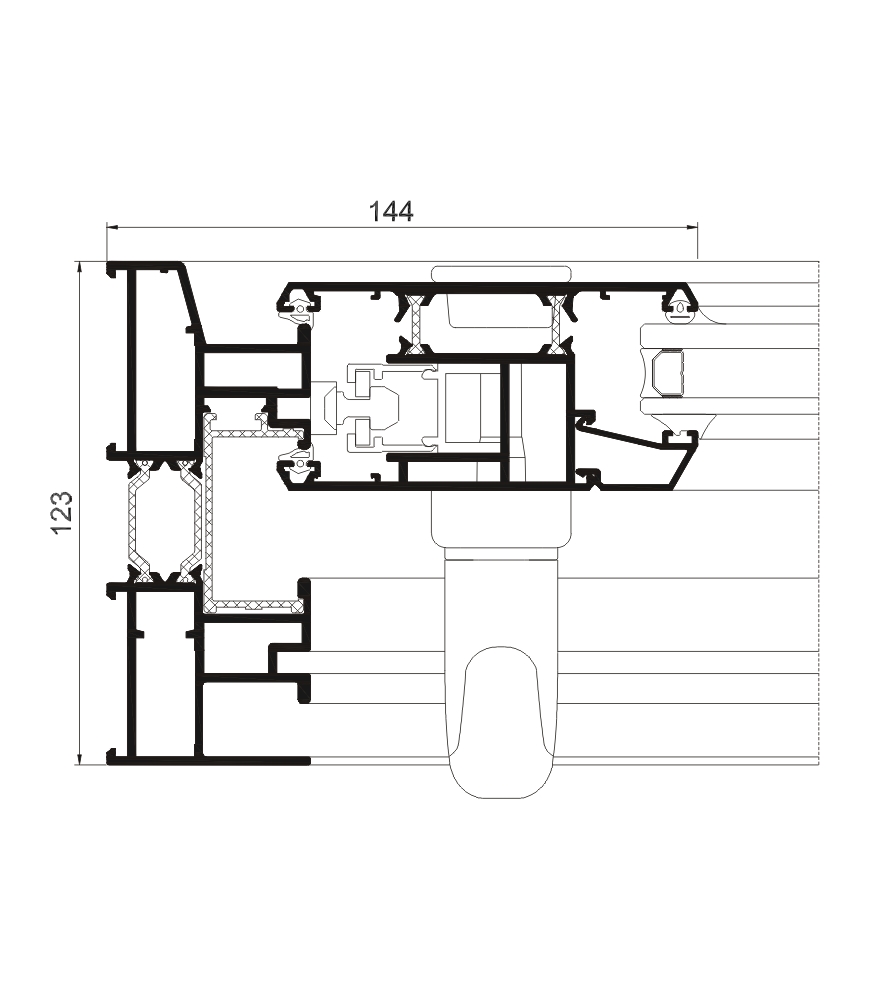

» Sections

Dormant – 100/123/127 mm /  185 mm 3 rails

Ouvrant – 51 mm

» Section barrette polyamide dormant

Version à levage 24 et 14.6 mm

Version en ligne 30 et 14.6 mm

» Épaisseur profilés

Porte 2,0 mm

» Dimensions maximales/vantail

Largeur (L) = 3300 mm

Hauteur (H) = 3300 mm

Version à lavage

Largeur (L) = 2500 mm

Hauteur (H) = 2600 mm

Version en ligne

» Poids maximum/vantail

400 Kg (version à levage)

280 Kg (version en ligne)

Consultez poids et dimensions maximales pour d’autres châssis.



» Finitions

Bicoloration possible

Laquage couleur (RAL, texturés, métalliques)

Laquage  ton bois

Laquage  antibactérien

Anodisation



Essais



» Performance thermique

Coefficient de transmission thermique

Uw à partir de 1,5 (W/m²K)

Consultez typologie, dimension et vitrage

» Isolation acoustique maximale

Rw=42 dB

» Perméabilité à l’air

(EN 12207:2000): Classe A*4

Essai de référence 2,62 x 2,5 m, 2 vantaux + 1 fixe

» Étanchéité à l’eau

(EN 12208:2000): Classe E*8A

Essai de référence 2,62 x 2,5 m, 2 vantaux.

» Résistance au vent

(EN 12210:2000): Classe V*C4

 Essai de référence 1.85 x 2.05 m, 1 vantail + 1 fixe.
